PWM-signaali 0-5 V: n analogisen jännitteen kaksisuuntaiseen nopeaan ohjaukseen vedenalaisen potkurin/vedenpitävä moottori
Ominaisuudet ja edut:
1. Kaksikanavainen synkroninen nopea käsittely
2. Tukee 50 ~ 200 Hz taajuutta PWM-signaalia
3. Tukee 5 ~ 12 V laajaa jännitetuloa
4. Paino vain 3 grammaa
5. Korkea lineaarisuus
Tuotteen esittely:

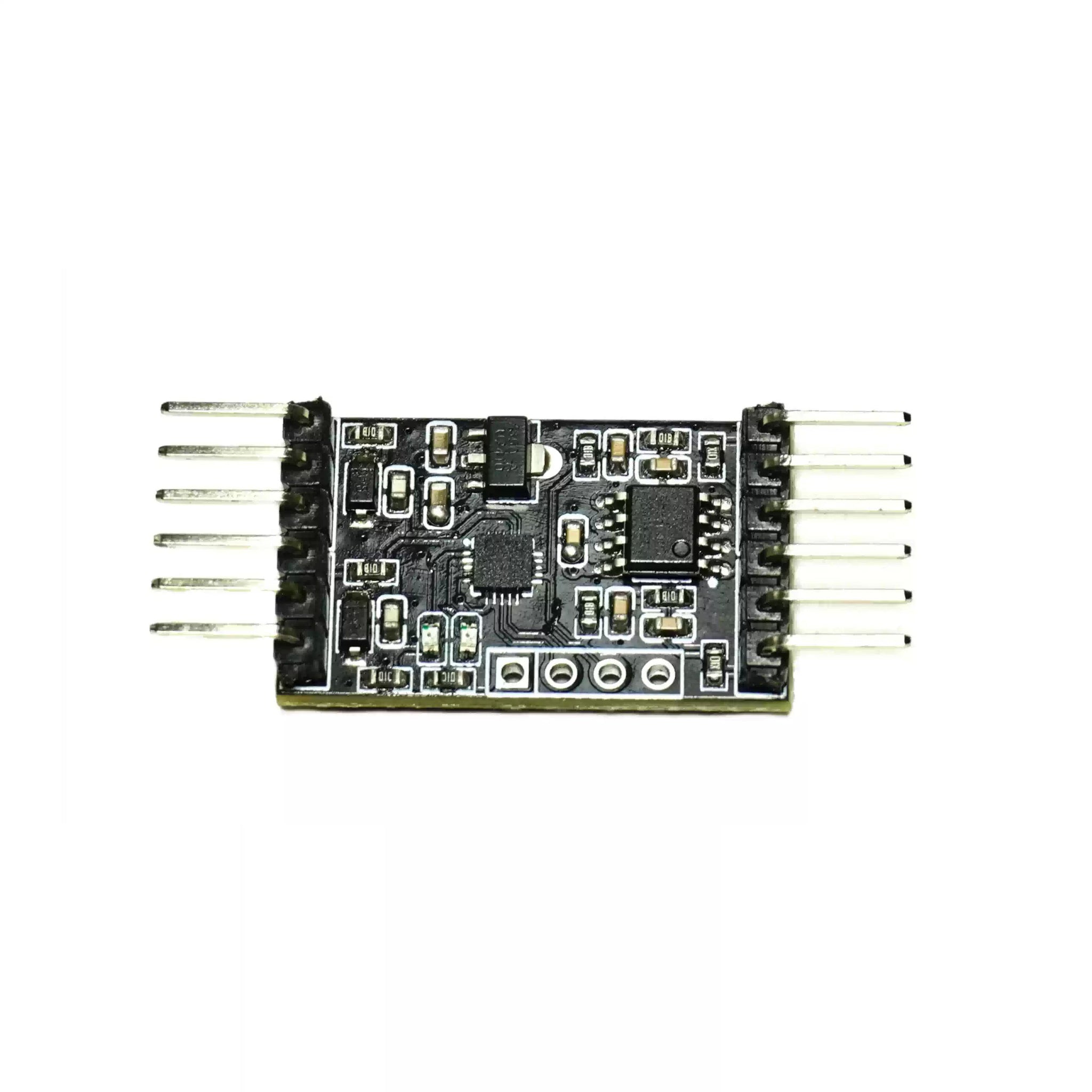

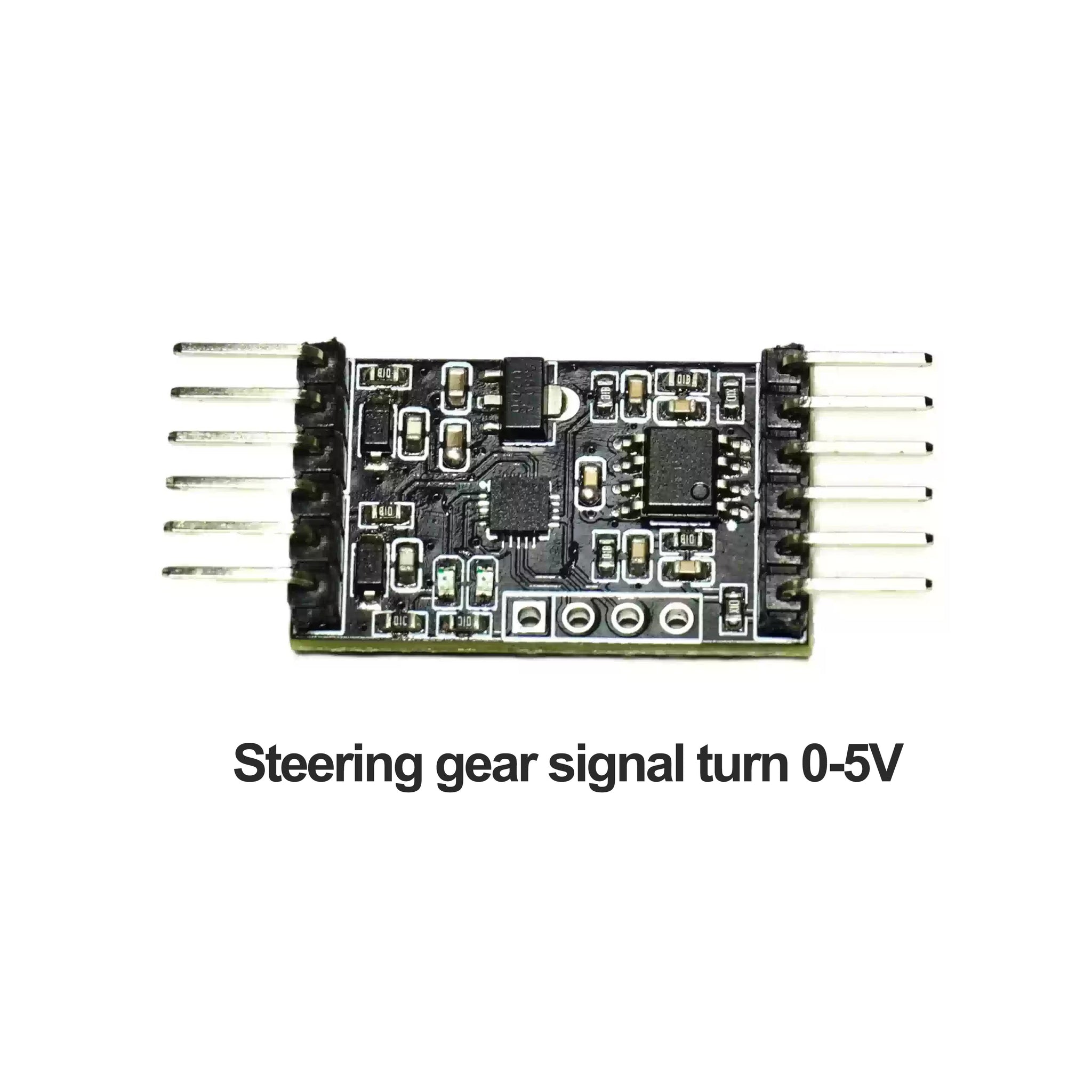

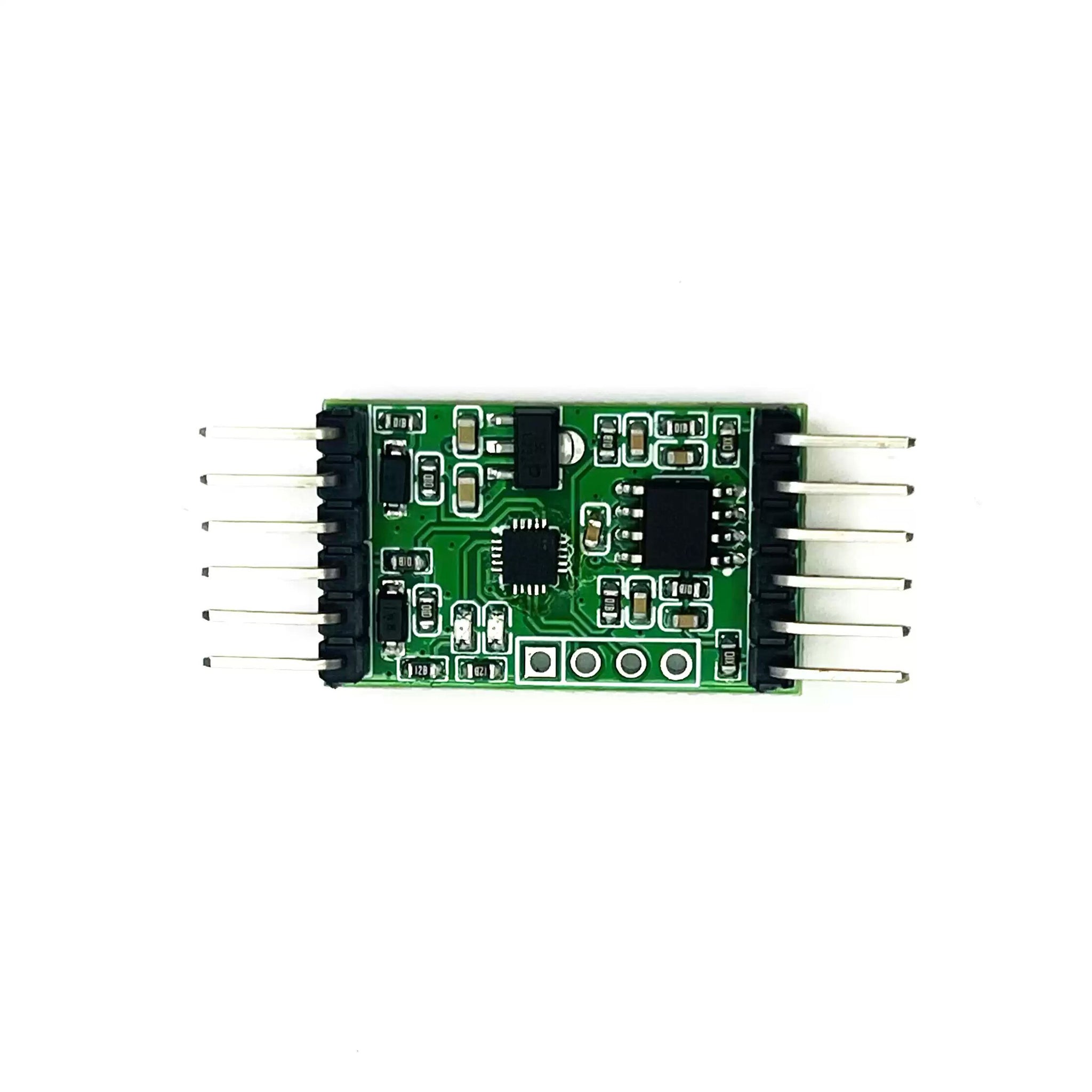

Tämän moduulin tehtävänä on lineaarisesti muuntaa vastaanottimen PWM-signaali (1000us~2000us) analogiseksi jännitesignaaliksi 0-5V. Se tukee kaksikanavaista signaalin tuloa ja lähtöä samanaikaisesti, ja suurin tuettu taajuus voi olla 200 Hz. Toimintatilaa voidaan vaihtaa oikosulkulla, ja PWM-signaali (1550us ~ 2000us) voidaan muuntaa lineaarisesti analogiseksi jännitesignaaliksi 0-5V. Sitä käytetään laajalti lentokonemalleissa, laivamalleissa, automalleissa, UAV:issa ja muilla aloilla. Se toteuttaa vastaanottimen PWM-signaalin tulon ja muuntaa sen vakaaksi analogiseksi jännitelähdöksi.

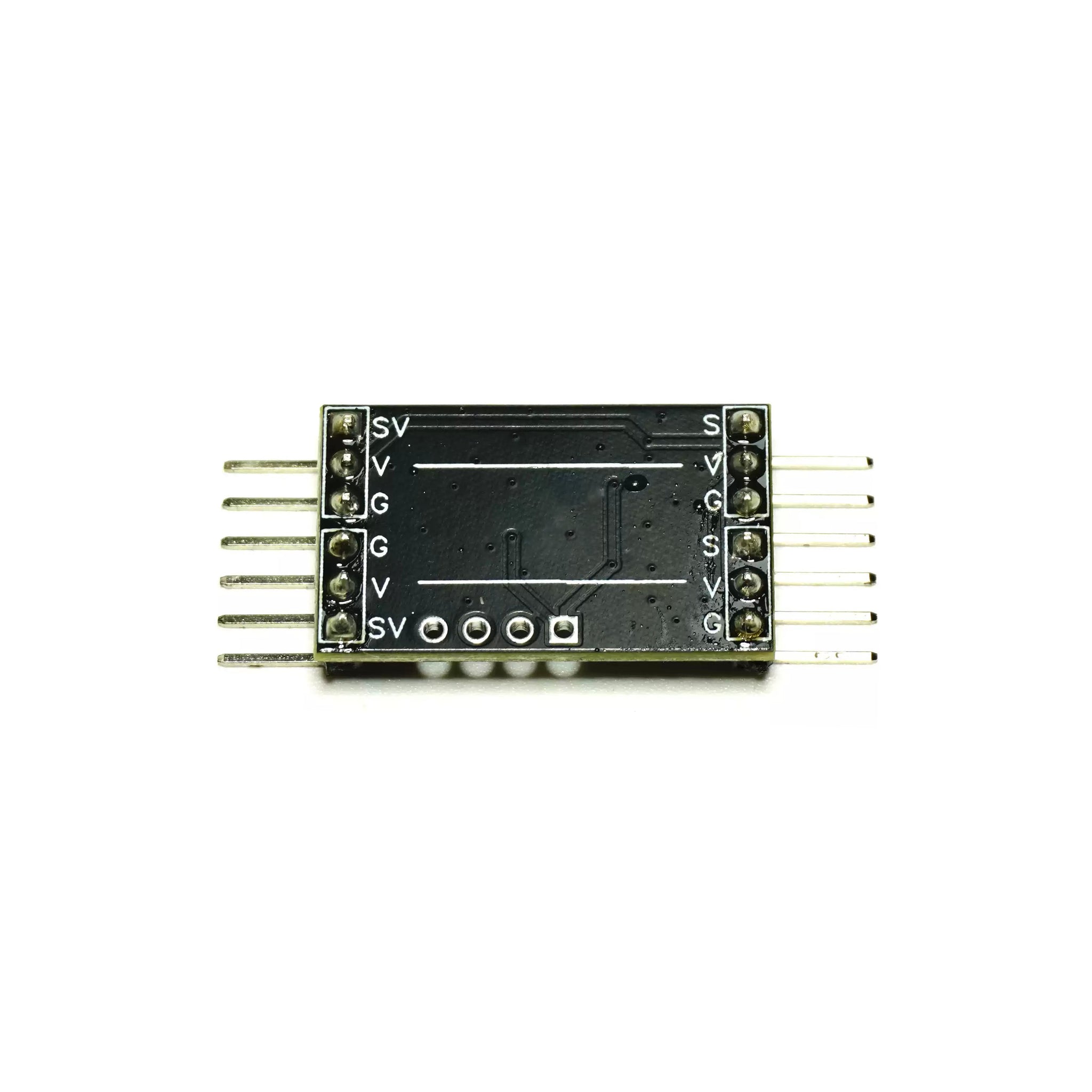

Pin-kokoonpano ja kytkentäkaavio:
Toimintatila 1 (1000us-2000us)
Toimintatila 2 (1550us-2000us)
Testimenetelmä
1. Liitä vastaanotin yllä olevan vertailupiirin kytkentätavan mukaisesti ja liitä ulkoinen LED-valo vastaaviin 0UT- ja GND-nastoihin.
2. Kytke virta päälle.
3. Määritä sisäisen LED-ilmaisimen päälle/pois-tilan mukaan, onko PWM-tulosignaalijakson korkean tason kesto välillä 1000us-2000us, ja PWM-signaalitulon kanava. 4. Aloita PWM-signaalin säätäminen arvosta 1000us ja lisää PWM-signaalia vähitellen tarkkaillaksesi, kirkastuuko ulkoisen LED-valon kirkkaus vähitellen.
(Huomaa: Jos se ei ole välttämätöntä, älä aseta PWM-tulon korkean tason aikaa tpwm yli 2000 us:iin; jos se ylitetään, analogisen lähtöjännitteen arvo on suurin analoginen lähtöjännite 5 V.)
Analogisen lähtöjännitteen laskentakaava: OUT=(tpwm-1000)/1000*5, 0UTt≤Vmax=5V
Turvatoimet
(1). Kun kytket laitteen virtalähteeseen, varmista, että jännite ja taajuus vastaavat laitteen vaatimuksia. Liitä johdot ennen virran kytkemistä.
(2). Älä altista laitetta korkeille lämpötiloille, kosteudelle tai syövyttävälle ympäristölle!
