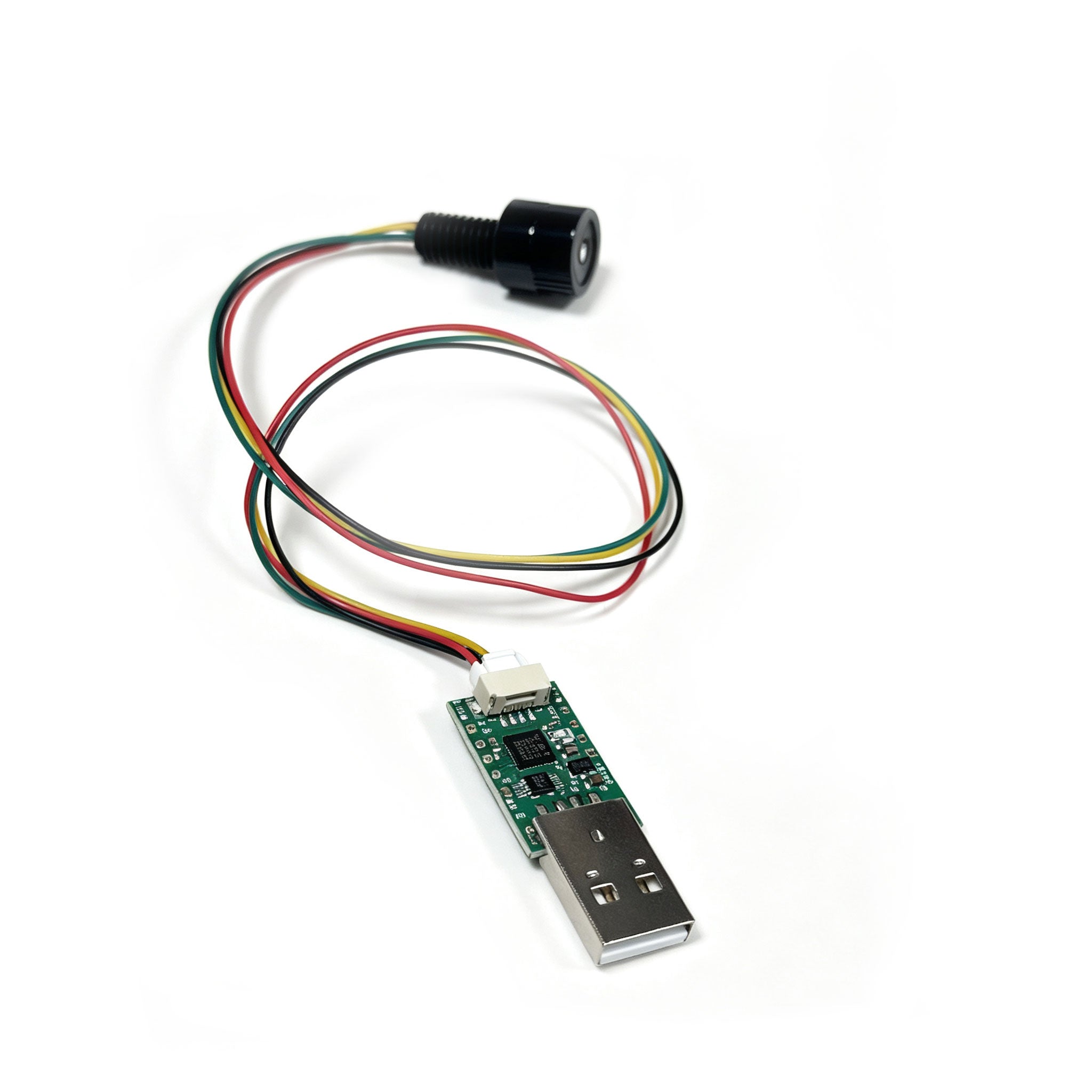

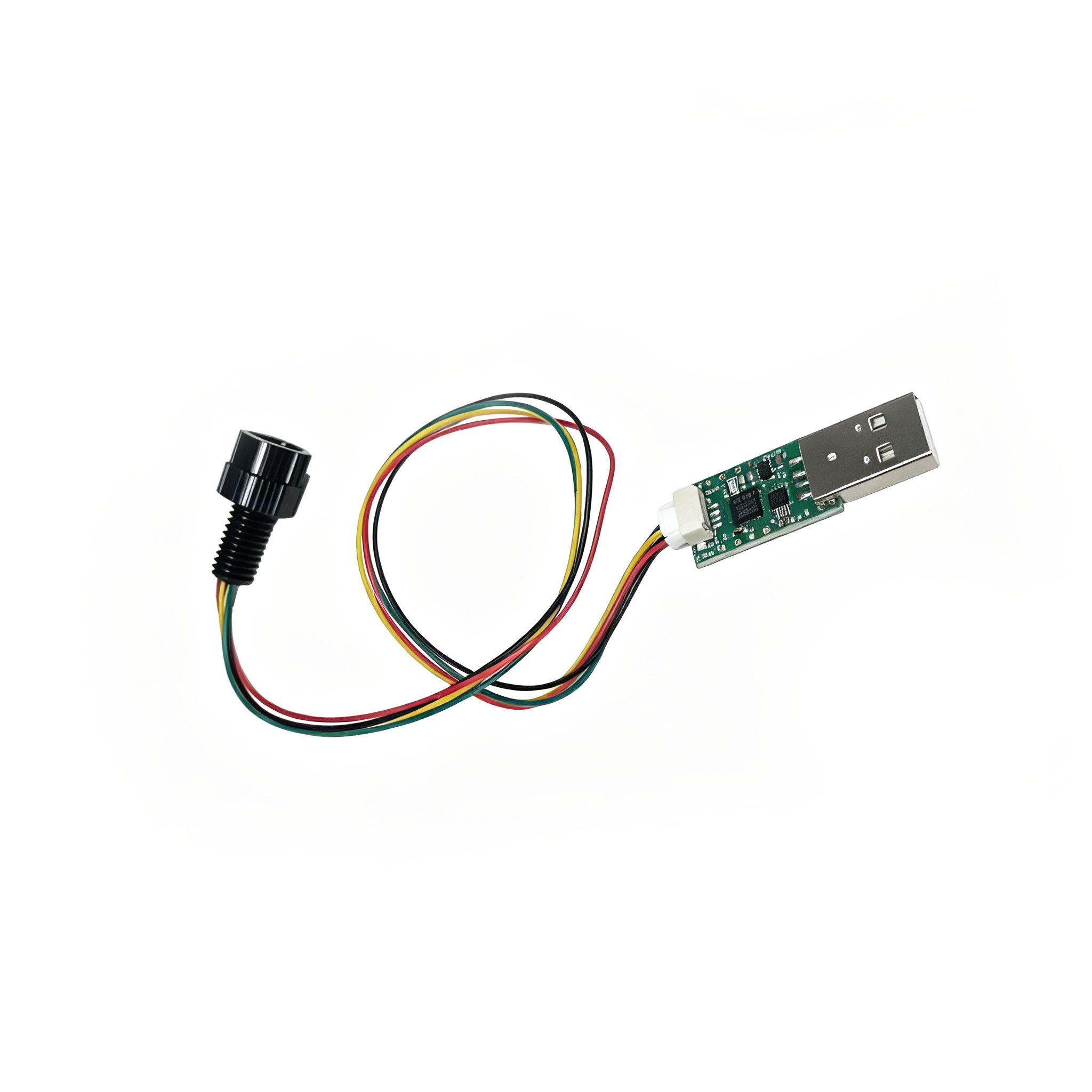

Sensor de alta precisión de presión y profundidad del agua con función de medición de temperatura
Especificaciones técnicas
Información básica
Modelo principal: MS583730BA01-50
Tipo de sensor: Módulo sensor de presión/altímetro digital absoluto
Rendimiento de medición
Rango de medición de presión: 30 bar (equivalente a 30 000 mbar)
Rango de sobrepresión: 50 bar
Precisión de medición (presión): ±1,5 mbar
Resolución (presión): 0,2
Salida/Conversión: Convertidor analógico-digital (ADC) de 24 bits
Rango de medición de temperatura: -20 a 85 °C (equivalente a -4 a 185 °F)
Frecuencia de actualización: 0,5 ms (típica)
Características eléctricas
Tensión de alimentación: 1,5–3,6 V
Corriente pico: 1,25 mA
Características físicas y ambientales
Material de la carcasa: Aluminio Aleación
Diámetro recomendado del orificio de montaje: 8 mm
Dimensiones del módulo (embalaje de muestra): 75,5 mm (largo) × 20 mm (ancho)
Longitud del cable: 25 cm ± 5 cm
Peso del sensor: 7 kg (material: aleación de aluminio)
Interfaz y comunicación
Interfaz de salida: I2C (Integrated Circuit Interconnect Bus)
Definición de pines (colores del cable):
Negro (GND)
Rojo (VCC)
Amarillo (SCL)
Verde (SDA)
Cumplimiento
Certificación ambiental:
Cumple con RoHS 2011/65/UE (incluida la exención de plomo)
Cumple con ELV 2000/53/CE (incluida la exención de plomo)
Restricciones de sustancias peligrosas:
Libre de sustancias REACH SVHC
Contenido de bromo < 900 ppm
Libre de BFR / CFR / PVC
01 Conexión eléctrica Instrucciones
a. Conexión de pines y voltaje: Este sensor utiliza un diseño de 4 pines. Los colores de los cables corresponden a funciones fijas: negro para GND (tierra), rojo para VCC (alimentación de 3,3 V), amarillo para SCL (reloj serie) y verde para SDA (datos serie). Conectar VCC a 5 V u otros voltajes no especificados está estrictamente prohibido, ya que dañará el chip ADC interno de 24 bits. Al conectarlo a un dispositivo con nivel lógico de 5 V (como un Arduino UNO), se debe instalar un circuito convertidor de nivel I2C de 3,3 V a 5 V; la conexión directa está prohibida.
b. Configuración de la interfaz I2C: En algunas aplicaciones, se debe conectar una resistencia pull-up de 4,7 kΩ en serie con los pines SCL y SDA, y a una fuente de alimentación de 3,3 V para garantizar la estabilidad de la comunicación. La distancia de comunicación I2C recomendada es de ≤40 cm. Para transmisiones de ultra larga distancia, se debe utilizar un módulo de expansión I2C para evitar la pérdida de datos o la interrupción de la comunicación.
02 Requisitos de instalación y protección
a. Especificaciones generales de instalación: Debido al pequeño tamaño del sensor, debe instalarse en un lugar estable y libre de vibraciones intensas para evitar daños por impactos externos. Si el sensor está integrado en una carcasa sellada, la interfaz del cable de datos/alimentación en la parte posterior del sensor debe sellarse (por ejemplo, con grasa de silicona impermeable) para evitar que líquidos externos se filtren en la interfaz.
b. Requisitos especiales para uso subacuático: En aplicaciones subacuáticas (como ROV/AUV, acuicultura, etc.), el cuerpo del sensor y sus conectores deben ser completamente impermeables. En entornos de aguas poco profundas, el sensor puede sumergirse completamente, pero su cable de datos debe estar recubierto con cinta impermeable o equipado con un conector impermeable. Está estrictamente prohibido sumergir el sensor directamente en líquido sin tomar las medidas de impermeabilización adecuadas, ya que esto puede causar daños al equipo debido a cortocircuitos.
03 Limitaciones de adaptabilidad ambiental
a. Ajuste de rango de temperatura y presión: El rango de temperatura de funcionamiento nominal de este sensor es de -20 °C a 85 °C (-4 °F a 185 °F). Está estrictamente prohibido utilizar el sensor en entornos que superen este rango de temperatura, ya que esto provocará una disminución en la precisión de la medición o una falla del hardware. Se debe seleccionar el modelo con el rango de medición adecuado según el escenario de aplicación. El modelo de 2 bares (MS583702BA01-50) es adecuado para escenarios de baja a media presión (por ejemplo, monitorización del nivel del agua en estanques y entornos de aguas poco profundas), mientras que el modelo de 30 bares (MS583730BA01-50) es adecuado para escenarios de alta presión (por ejemplo, hidráulica industrial y detección de profundidades de agua de hasta 300 metros). Se prohíben estrictamente las aplicaciones fuera de este rango.
b. Protección contra la corrosión ambiental: Si bien la carcasa del sensor cuenta con resistencia básica a la corrosión, cuando se utiliza en entornos con contacto prolongado con líquidos ácidos o alcalinos fuertes (por ejemplo, residuos líquidos industriales y desinfectantes de acuicultura de alta concentración), se debe instalar una funda protectora anticorrosión adicional para evitar la oxidación de la carcasa y la consiguiente afectación de la precisión de la medición.
04 Especificaciones de depuración y funcionamiento

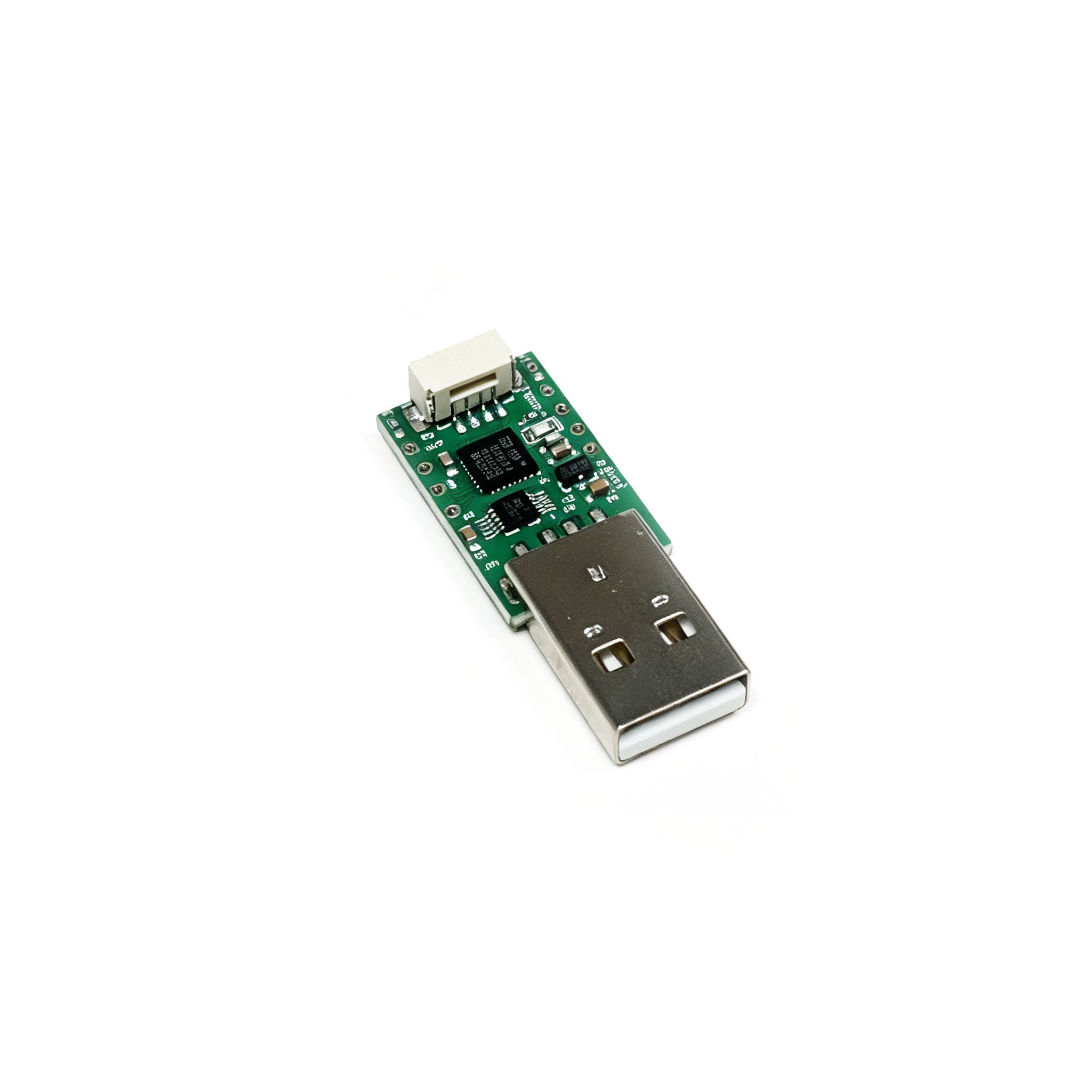

a. Preparación para la depuración del host: Al conectar el módulo de puerto serie USB-TTL al ordenador, primero se debe instalar el controlador correspondiente. Si utiliza el módulo CH340, instale el controlador "tres en uno"; si utiliza el módulo CP2102, instale el controlador "seis en uno". Tras la instalación del controlador, confirme el número de puerto serie (por ejemplo, COM5) en "Administrador de dispositivos - Puertos".
b. Configuración de parámetros del puerto serie: Al usar software de depuración de puerto serie como SSCOM 5.13.1, la velocidad de transmisión debe configurarse en 115200 bps, los bits de datos en 8 bits, los bits de parada en 1 bit y la paridad debe estar desactivada. Desactive la opción "Visualización hexadecimal" (ya que el sensor emite datos en formato ASCII). Tras hacer clic en "Abrir puerto serie", el dispositivo enviará automáticamente datos de temperatura y presión. No se requieren comandos de control adicionales para adquirir datos de presión y profundidad.
c. Reglas de uso de comandos AT: Antes de ejecutar comandos AT (por ejemplo, calibración o configuración de la velocidad de datos), debe enviar primero el comando "AT+CFG" para entrar en el modo de configuración. Al enviar este comando, debe activarse la opción "Añadir retorno de carro y salto de línea". Al configurar la velocidad de datos (AT+RRATE=%d), el valor debe estar entre 10 y 60000 ms. Al configurar el valor K del filtro (AT+KFILT=%.2f), este debe estar entre 0 y 1.0 (cuanto más cerca de 1 esté el valor K, más estables serán los datos, pero menor será la velocidad de respuesta). Una vez finalizada la operación, debe enviar "AT+EXIT" para salir del modo de configuración.
