Drone sous-marin ROV APISQUEEN T1 avec caméra HD à vision nocturne, sondeur de pêche et robot de pêche

T1 ROV sous-marin – Spécifications du produit

Le T1 est un ROV sous-marin léger et filaire, équipé de plusieurs propulseurs haute puissance ainsi que d’un système intégré comprenant une caméra HD et un éclairage sous-marin haute intensité.

Il offre un contrôle complet à l’aide d’une télécommande portable et transmet en temps réel les images vidéo sous-marines vers un écran situé en surface.

Le T1 est livré en standard avec un câble de 50 mètres, dont la longueur peut être personnalisée sur demande. Grâce à sa structure résistante à la corrosion et à son excellente maniabilité, le T1 permet de réaliser des inspections visuelles stables sous l’eau. Il convient à différents environnements, notamment aux eaux douces et aux eaux côtières.

La profondeur maximale de plongée est de 30 mètres. Des solutions personnalisées sont disponibles pour les applications nécessitant une profondeur supérieure.

Applications du produit

1. Inspection des installations hydrauliques et des infrastructures de services publics

2. Études et inspections dans le domaine de l’ingénierie sous-marine

3. Pêche et aquaculture

4. Recherche, sauvetage et récupération en situation d’urgence

5. Maintenance et inspection des navires

6. Observation et exploration sous-marine

7. Inspection et maintenance des réseaux municipaux de canalisations

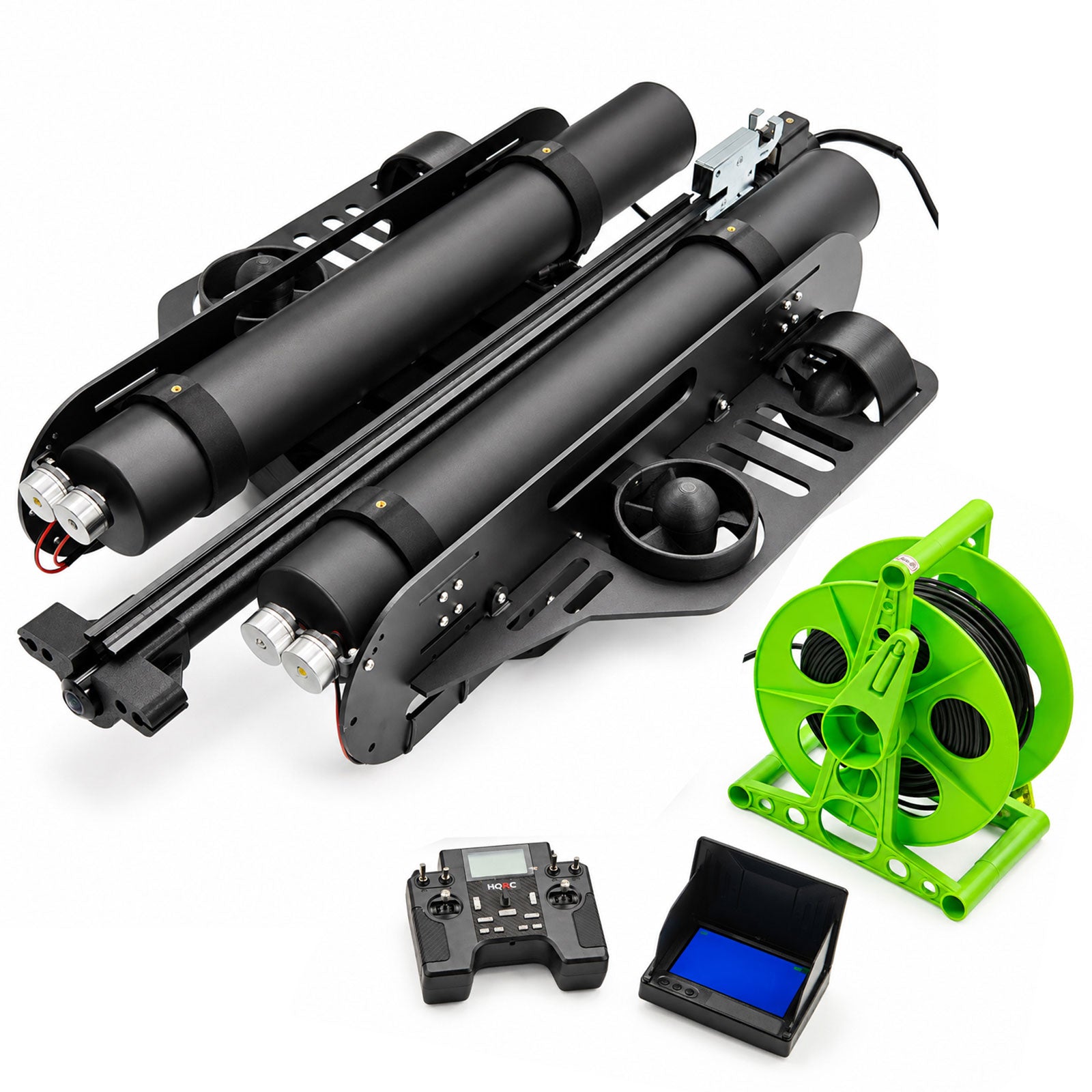

Liste des composants du système

1. Caméra sous-marine ultra-haute définition, utilisable dans les eaux troubles et équipée de capteurs de température et de profondeur

2. Télécommande à 10 canaux

3. Câble flottant de 50 m, noir, avec une résistance à la traction allant jusqu’à 100 kg

4. Écran HD de 5,0 pouces avec support de montage

5. Éclairage infrarouge de vision nocturne à double canal, conçu pour limiter les perturbations des poissons

6. Éclairage sous-marin ultra-puissant

7. Batterie lithium intégrée 12 V / 10 000 mAh, offrant jusqu’à 6 heures d’autonomie

8. Système de commande à 4 propulseurs permettant les mouvements de montée/descente, d’avance/recule et les virages à gauche/droite

9. Poussée : 2 kg

10. Poids : 10,5 kg

Caractéristiques techniques

Modèle : T1 Underwater ROV
Longueur standard du câble : 50 m, extension et personnalisation disponibles sur demande
Méthode de commande : Transmission filaire + télécommande portable

Fonctions principales :

• Contrôle des mouvements sous-marins : avant/arrière, gauche/droite, montée/descente

• Contrôle de l’éclairage sous-marin

• Réglage de l’angle d’inclinaison de la caméra

• Réglage progressif de la puissance des propulseurs

• Transmission vidéo HD en temps réel

Matériaux du corps principal : Métal haute résistance et résistant à la corrosion, de qualité adaptée aux applications aéronautiques et spatiales + plastique technique résistant à l’eau de mer

Accessoires standard : Enrouleur de câble, unité ROV sous-marine, télécommande, module de réception vidéo et batterie intégrée

Environnements adaptés : Lacs d’eau douce, rivières intérieures, réservoirs, eaux côtières peu profondes et bassins d’aquaculture

Description des fonctions des composants

1. Unité principale du ROV

L’unité principale du ROV intègre plusieurs propulseurs indépendants et étanches, permettant une grande maniabilité et des déplacements multidirectionnels sous l’eau.

Elle est équipée d’une caméra HD avec angle d’inclinaison réglable ainsi que de deux projecteurs haute intensité permettant d’obtenir des images sous-marines claires en temps réel.

L’unité est entièrement étanche et conçue pour des opérations prolongées sous l’eau.

2. Câble et enrouleur de câble

Le système utilise un câble intégré 3-en-1 combinant l’alimentation électrique, le contrôle et la transmission vidéo.

L’enrouleur de câble intégré permet de dérouler facilement le câble pendant l’utilisation et de le récupérer rapidement après l’opération, tout en réduisant les risques d’emmêlement, de pliure ou de détérioration.

Remarque : La longueur du câble peut être personnalisée en fonction de la profondeur d’utilisation et de la distance de travail requises.

3. Télécommande portable

La télécommande constitue l’unité centrale de commande du système.

Les joysticks permettent de contrôler les mouvements du ROV, tandis que les boutons permettent de gérer l’éclairage, l’inclinaison de la caméra et les niveaux de puissance des propulseurs. Elle fournit également des informations en temps réel sur l’état de fonctionnement du système.

4. Module de réception vidéo

Le module de réception vidéo reçoit en temps réel les images sous-marines transmises par le ROV.

Il prend en charge la connexion à des écrans et moniteurs externes, permettant à l’opérateur de visualiser simultanément la scène sous-marine depuis la surface.

5. Batterie d’alimentation en surface

La batterie fournit une alimentation continue à la télécommande, au module de réception vidéo et à l’unité ROV elle-même.

Entretien et stockage

1. Après une utilisation en eau de mer : Rincez soigneusement tous les composants à l’eau douce et laissez-les sécher complètement avant de les ranger afin d’éviter la corrosion due aux résidus de sel.

2. Stockage du câble : Enroulez soigneusement le câble à l’aide de l’enrouleur. Évitez les courbures importantes et les plis prononcés afin de prévenir l’endommagement des fils de signal internes.

3. Entretien des connecteurs étanches : Maintenez l’intérieur des connecteurs propre et sec. La pénétration de boue ou de débris peut provoquer un mauvais contact ou un court-circuit.

4. Conditions de stockage : Stockez l’équipement dans un endroit intérieur, frais et sec. Évitez toute exposition prolongée à la lumière directe du soleil, à une forte humidité ou à des températures élevées.

5. Entretien périodique : Inspectez l’arbre des propulseurs avant et après chaque utilisation et retirez tout débris susceptible de s’y être enroulé. Vérifiez également chaque mois les joints des connecteurs et l’intégrité de la gaine du câble.

Consignes de sécurité

1. N’utilisez pas l’appareil dans des eaux présentant de forts courants, de puissants tourbillons ou des courants sous-marins complexes. Si le courant dépasse la capacité de résistance de l’appareil, le ROV peut perdre le contrôle ou le câble peut se rompre, entraînant la perte de l’unité.

2. Avant la mise à l’eau, assurez-vous que tous les connecteurs étanches sont correctement verrouillés. Ne branchez ni ne débranchez jamais de connecteurs sous tension après leur exposition à l’eau. La pénétration d’eau peut provoquer un court-circuit et endommager l’équipement.

3. Évitez les zones contenant des filets de pêche, de la végétation aquatique ou des cordes pendant l’utilisation. Les débris qui s’enroulent autour des hélices des propulseurs peuvent provoquer une surcharge et endommager le moteur.

4. Manipulez le câble avec précaution. Évitez de le tirer violemment ou de le plier fortement. Un câble endommagé peut entraîner une coupure d’alimentation, une perte du signal vidéo ou une déconnexion de l’appareil.

5. N’utilisez pas l’appareil au-delà de la longueur totale du câble fourni. Le dépassement de cette limite peut entraîner la rupture du câble et la perte de l’unité sous-marine.

6. Après une utilisation en eau de mer, rincez soigneusement l’unité principale, le câble et les connecteurs à l’eau douce afin d’éliminer tous les résidus de sel et de prévenir la corrosion à long terme des composants métalliques.

Avertissement : Le T1 est un équipement professionnel destiné à l’exploration sous-marine et doit être surveillé en permanence par un opérateur dédié pendant toute la durée de son utilisation. Ne laissez jamais l’appareil fonctionner sous l’eau sans surveillance.

Procédure d’utilisation

Vérifications avant la mise à l’eau

1. Inspectez tous les connecteurs étanches de l’unité ROV et assurez-vous qu’ils sont correctement serrés. Vérifiez également qu’aucune algue, corde ou autre matière étrangère ne soit coincée dans les hélices des propulseurs.

2. Inspectez l’ensemble du câble de transmission afin de détecter toute détérioration, telle que des abrasions, des fissures ou des plis prononcés. Faites tourner l’enrouleur pour vous assurer que le câble peut être déroulé et enroulé correctement sans blocage.

3. Branchez le câble, la batterie, la télécommande et le module de réception vidéo dans le bon ordre, puis mettez l’ensemble du système sous tension.

4. Effectuez un test du système au sol et sans charge. Utilisez la télécommande pour vérifier le fonctionnement normal des propulseurs, la transmission correcte du signal vidéo, le fonctionnement des éclairages sous-marins et le réglage fluide de l’angle de la caméra.

Utilisation sous l’eau

1. Placez délicatement le ROV dans l’eau et déroulez lentement le câble en conservant une certaine souplesse. Ne tirez pas brusquement sur le câble et ne le tendez pas complètement, car cela pourrait endommager les fils de signal internes.

2. Pilotez le ROV sous l’eau à l’aide de la télécommande tout en surveillant la transmission vidéo en temps réel afin d’effectuer les opérations d’exploration et d’inspection prévues.

3. Surveillez en permanence la longueur de câble restante pendant l’utilisation. Évitez absolument de tendre complètement le câble, car la résistance du courant peut entraîner une perte de contrôle.

Récupération après utilisation

1. Ramenez le ROV à la surface, à proximité du point de récupération, puis enroulez lentement l’intégralité du câble à l’aide de l’enrouleur.

2. Sortez l’unité ROV de l’eau. Coupez d’abord l’alimentation principale, puis débranchez tous les connecteurs dans le bon ordre.
